ORANSAL BASINÇ REGÜLATÖRLERİ

Lastik endüstrisinde kürleme (pişirme), gıda sterilizasyonu ve biyo-reaktörlerdeki hassas prosesler gibi birçok endüstriyel uygulama, ısı transferi için Doymuş Buhar kullanır. Bu uygulamalarda sıcaklık kontrolü esastır ve geleneksel olarak karmaşık buhar kontrol valfleri kullanılarak sıcaklık sensörlerinden gelen geri bildirimlerle sağlanır.

Ancak, doymuş buharın temel bir fiziksel özelliği, bu kontrol sürecini basitleştirmek için benzersiz bir fırsat sunar: Kapalı bir kapta, doymuş buharın basıncı ile sıcaklığı arasında doğrudan, sabit bir ilişki (Buhar Tablosu) bulunur. Basıncı kontrol etmek, otomatik olarak sıcaklığı kontrol etmek anlamına gelir.

QKL Elektronik Basınç Regülatörü, bu ilişkiyi kullanarak karmaşık sıcaklık kontrol valflerini, daha basit, daha hızlı ve daha hassas bir basınç kontrol sistemiyle değiştirmeyi sağlar.

QKL ile Basınç Bazlı Sıcaklık Kontrolü

Geleneksel buhar kontrol sistemleri, sıcaklığı ölçmek için termokupllar kullanır ve bu sinyale dayanarak büyük, ataletli buhar valflerini modüle eder. Bu, yavaş tepki süresine ve aşırı atımlara (overshoot) yol açabilir.

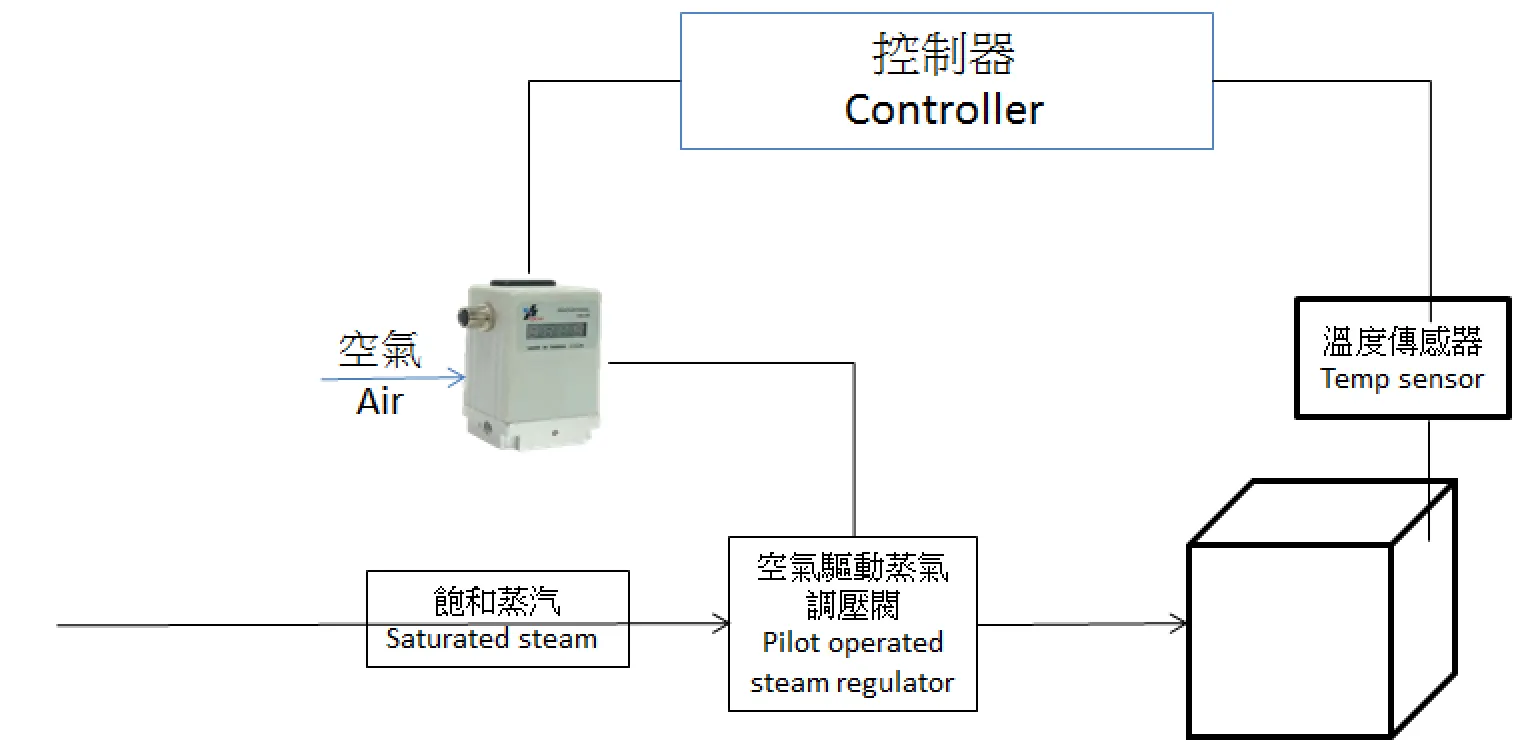

1. Basitleştirilmiş Kontrol Mimarisi

QKL, kapalı bir kaptaki (örneğin lastik kürleme kalıbı, otoklav veya reaktör) doymuş buhar basıncını doğrudan kontrol eder.

• Sıcaklık Komutu → Basınç Set Noktası: Operatör veya Proses Kontrol Sistemi (PLC/DCS), istenen sıcaklığı bir set noktası olarak belirler. Bu sıcaklık değeri, bilinen buhar tablosu ilişkisi kullanılarak karşılık gelen basınç set noktasına dönüştürülür.
• QKL Basınç Kontrolü: QKL, elektrik sinyali olarak gelen bu basınç set noktasına göre buhar hattındaki basıncı modüle eder. Regülatörün yüksek çözünürlüğü ve tekrarlanabilirliği, buhar basıncının milibar düzeyinde hassasiyetle korunmasını sağlar.
• Hızlı ve Dengeli Tepki: QKL’in hızlı tepki süresi, anlık buhar talebi değişikliklerine veya kondensasyon etkilerine hızla yanıt vererek, sıcaklık (ve dolayısıyla basınç) dalgalanmalarını en aza indirir. Bu, özellikle hassas kimyasal ve biyo-reaksiyonlar için hayati öneme sahiptir.

2. Uygulama Avantajları

• Daha Az Karmaşık Donanım: Pahalı, karmaşık ve bakım gerektiren sıcaklık kontrol valflerine olan ihtiyacı ortadan kaldırır.
• Daha Yüksek Doğruluk: QKL’in %0.25 FS hassasiyeti ile basınç kontrolünün sıkılığı, dolaylı olarak çok daha stabil ve doğru sıcaklık kontrolü anlamına gelir.
• Geniş Basınç Aralığı: Regülatörlerimiz 2 bar’dan 65 bar’a kadar modülasyon yapabilir, bu da geniş bir sıcaklık yelpazesine (yaklaşık 120°C’den 280°C’ye kadar) ulaşma esnekliği sunar.

Pazarda Doğrudan Değiştirilebilirlik

Hassas proses kontrolü için daha basit ve güvenilir bir çözüme geçmek isteyenler için, QKL elektronik basınç regülatörleri, aşağıdaki lider markaların ürünlerinin yerine doğrudan geçebilir:

• Proportion Air (QB3H, QBS, GX, QBX, QPV, QB2)
• Festo (VPPM, VPPL, VPPE, VEAA, VEAB, VEMD)
• SMC (ITV1000, ITV2000, ITV3000)
• Clippard (Cordis)
• ASCO (Sentronic)

QKL ile, lastik kürlemeden gıda sterilizasyonuna kadar doymuş buhar gerektiren tüm kritik proseslerinizde sıcaklık kontrolünü basitleştirin ve hassasiyeti artırın.
