ORANSAL BASINÇ REGÜLATÖRLERİ

Lastik şişirme, imalat sürecinin son ve kritik adımlarından biridir. Bu aşamada lastik, son montajdan önce kalıptan çıkarıldıktan sonra son boyut ve şeklini alması için iç basınçla doldurulur. Bu işlemin amacı, lastiğin son geometrisini sabitlemek ve kalite kontrol için hazır hale getirmektir.

Yüksek hacimli üretim ortamlarında, bu şişirme işleminin hem çok hızlı (döngü süresini kısaltmak için) hem de son derece hassas (tekrarlanabilir kalite sağlamak için) olması gerekir. QKL Elektronik Oransal Basınç Regülatörleri, bir Geri Basınç Regülatörü (Backpressure Regulator – BPR) ile kombinasyon halinde kullanılarak bu ikili talebi karşılayan yenilikçi bir kontrol çözümü sunar.

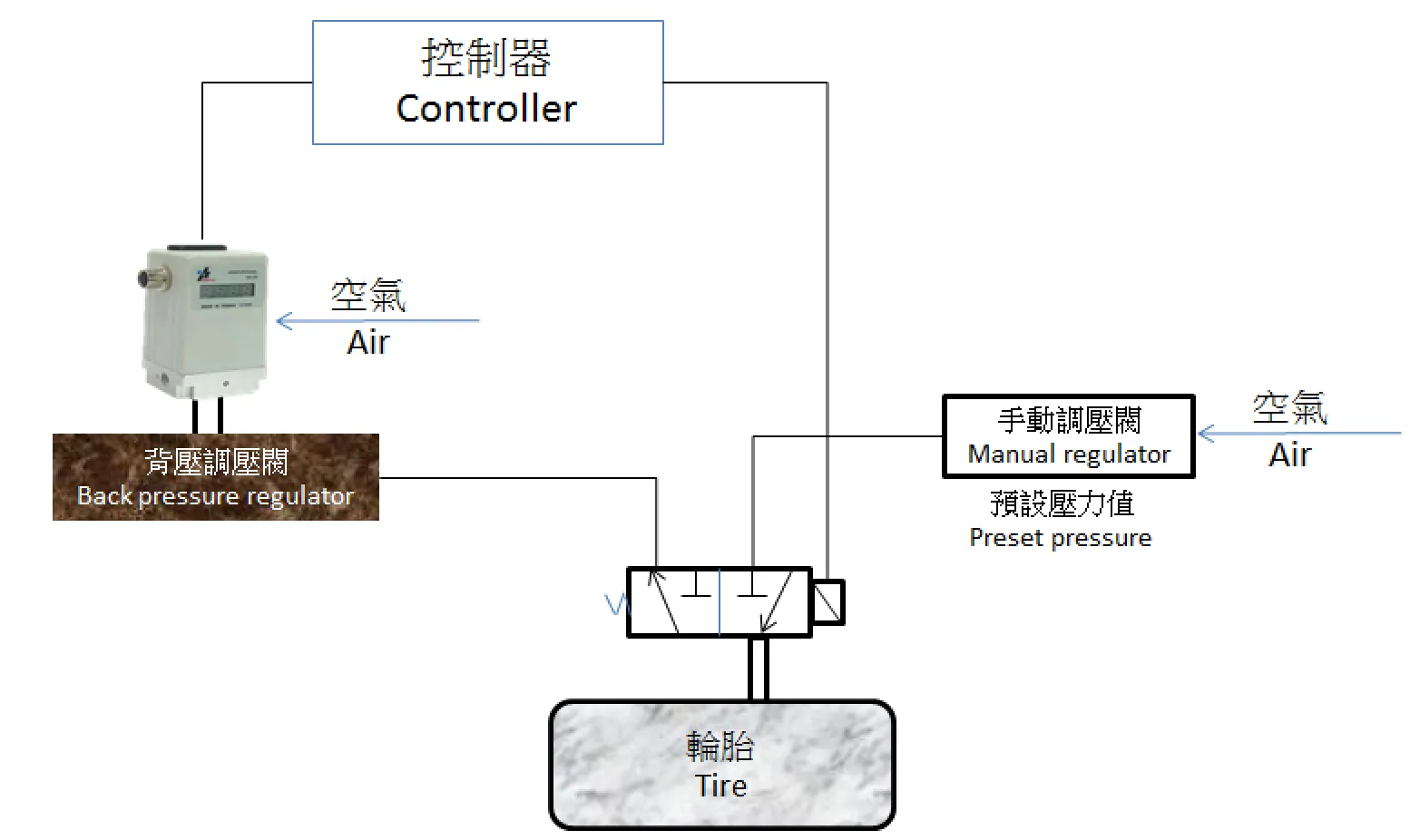

QKL ve Geri Basınç Regülatörü Kombinasyonu

Geleneksel olarak, lastiği doldurmak için düşük hassasiyetli büyük bir manuel regülatör kullanılabilir. Ancak bu yöntem, gereken yüksek tekrarlanabilirliği ve hızlı şişirme döngülerini sağlayamaz. QKL çözümü, lastik şişirme prosesinde hassasiyeti artırmak için çift kontrol stratejisi kullanır:

1. Hızlı Doldurma (Kaba Kontrol): İlk olarak, büyük bir manuel regülatör hızlı ve kaba bir şekilde lastiğin içine yüksek akış hızında basınçlı havayı sevk eder. Bu, şişirme hızını maksimize eder.
2. Hassas Son Kontrol (İnce Ayar): QKL oransal basınç regülatörü, bir Geri Basınç Regülatörünün (BPR) pilot sinyalini kontrol eder. BPR, lastiğin içindeki basıncın tam olarak ayarlanan seviyenin üzerine çıkmasını engelleyen bir tahliye valfi gibi çalışır.
   • Çalışma Prensibi: BPR, lastik içindeki basınç ayarlanan (set edilen) noktanın üzerine çıktığında, fazla basıncı tahliye ederek otomatik olarak sistemden uzaklaştırır. Bu “fazla basıncı giderme” mekanizması, çok yüksek bir doğrulukla ve tekrarlanabilirlikle hedeflenen basınca ulaşmayı sağlar.
   • QKL’in Rolü: QKL, BPR’nin set noktasını sürekli olarak modüle ederek, PLC’den gelen dijital komutlara göre milisaniyeler içinde hassas basınç ayarı yapılmasına olanak tanır.

Bu kombinasyon, lastiğin hızla şişirilmesini sağlarken, aynı zamanda QKL’in %0.25 FS hassasiyetini kullanarak nihai şişirme basıncının istikrarlı ve tekrarlanabilir olmasını garanti eder.

QKL’in Temel Avantajları

QKL oransal basınç regülatörleri, lastik şişirme gibi dinamik uygulamalarda üstün performans göstermek üzere tasarlanmıştır:

• Yüksek Akış Hızı: Hızlı şişirme döngülerini desteklemek için mükemmel akış kapasitesi sunar.
• Hızlı Tepki Süresi: Basınç limitlerinin anında ayarlanması ve BPR’nin hızlı tetiklenmesi için kritiktir.
• Geniş Modülasyon Aralığı: 2 bar’dan 65 bar’a kadar çıkabilen modülasyon yeteneği, binek otomobillerden ticari araçlara kadar farklı lastik tiplerinin şişirme gereksinimlerine kolayca uyum sağlar.
• Yüksek Hassasiyet: Tekrarlanabilir lastik kalitesi için temel olan %0.25 FS doğruluk sunar.

Pazarda Doğrudan Değiştirilebilirlik

Hassas pnömatik kontrol sistemlerinde QKL, güvenilirliği ve performansı ile öne çıkar. Lastik üretim hatlarında mevcut oransal regülatörlerinizi QKL ile kolayca ikame edebilirsiniz:

• Proportion Air (QB3H, QBS, GX, QBX, QPV, QB2)
• Festo (VPPM, VPPL, VPPE, VEAA, VEAB, VEMD)
• SMC (ITV1000, ITV2000, ITV3000)
• Clippard (Cordis)
• ASCO (Sentronic)

QKL oransal regülatörünü kullanarak lastik şişirme prosesinizde hızı ve hassasiyeti bir araya getirin.
