Endüstriyel tesislerde, kimyasal işlemlerden gıda üretimine kadar pek çok alanda, akışkanların (gazlar veya sıvılar) miktarını, hızını veya yönünü kontrol etmek için proses kontrol vanaları kullanılır. Bu vanaların doğru ve tekrarlanabilir bir şekilde pozisyonlandırılması, tüm prosesin kalitesi ve güvenliği için hayati önem taşır.

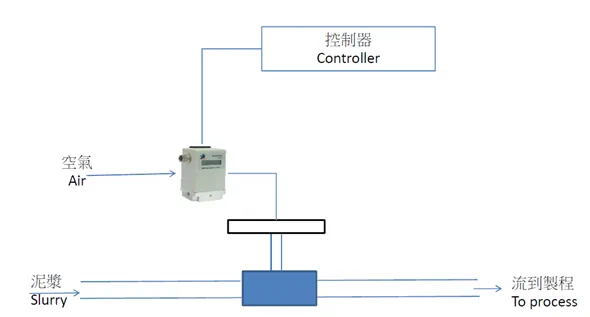

QKL Elektronik Oransal Basınç Regülatörü (I/P dönüştürücü), bir pnömatik aktüatör tarafından çalıştırılan proses kontrol vanasının (Gate Switch) konumunu kontrol etmek için kullanılır.
Pnömatik Aktüatör Kontrolünde QKL Gücü
Proses kontrol vanalarının çoğu, genellikle 5-15 psi (0.35 – 1.05 bar) arasındaki standart bir pnömatik sinyal aralığı ile çalışacak şekilde tasarlanmıştır. Bu basınç, vananın tamamen kapalı (5 psi) ile tamamen açık (15 psi) pozisyonları arasında doğrusal bir kontrol sağlar.
QKL regülatörünün bu uygulamadaki teknik üstünlükleri şunlardır:
- 5-15 psi Kalibrasyonu: QKL, endüstri standardı olan 5-15 psi aralığına tam olarak kalibre edilerek, vanaların 0’dan %100 açılmaya kadar olan hareketini hassas bir şekilde taklit eder ve kontrol eder.
- Kapalı Döngü Kontrol: QKL, tamamen kapalı döngü (closed-loop) yapısına sahiptir. Bu, regülatörün sürekli olarak çıkış basıncını izlediği ve ayarlanan değere tam olarak ulaşana kadar hızlı düzeltmeler yaptığı anlamına gelir. Bu özellik, pozisyonlama doğruluğunu en üst düzeye çıkarır.
- Besleme Basıncı Dalgalanmalarından Etkilenmeme: Kapalı döngü tasarımı sayesinde, besleme (Supply) hattındaki hava basıncı dalgalansa bile, QKL’in çıkış basıncı (vana kontrol sinyali) sabit kalır. Bu, proses vanasının konumunun her zaman kararlı olmasını sağlar.
- Veri Toplama İçin Monitör Çıkışı: QKL’in üzerindeki dahili basınç sensöründen gelen analog monitör çıkış sinyali, veri toplama (data acquisition) sistemine bağlanabilir. Bu sayede operatörler ve kontrol sistemleri, vanaya uygulanan kontrol basıncını gerçek zamanlı olarak izleyebilir ve proses verimliliğini analiz edebilir.
Endüstriyel Uygulama Avantajları
QKL oransal basınç regülatörümüzün, proses kontrol vanası uygulamalarında tercih edilme nedenleri:
- Yüksek Kararlılık: Besleme basıncındaki değişimlerin aşağı akış (downstream) basıncını etkilememesi, kritik proseslerde kesintisiz ve hatasız kontrol sağlar.
- Hız ve Doğruluk: Yüksek akış hızı ve hızlı tepki süresi, vana pozisyonunun komutlara anında yanıt vermesini garanti ederken, %0.25 FS hassasiyet ile mükemmel konum doğruluğu elde edilir.
- Geniş Modülasyon Yeteneği: Standart 5-15 psi kontrolünün ötesinde, 2 bar’dan 65 bar’a kadar modülasyon yeteneği, özel proses veya yüksek basınçlı aktüatör uygulamaları için esneklik sunar.
Pazarda Doğrudan Değiştirilebilirlik
QKL elektronik basınç regülatörü, endüstriyel otomasyon sistemlerinizde üstün performans ve güvenilirlik sunarak, aşağıdaki önde gelen markaların modellerinin yerine doğrudan geçebilir:
- Proportion Air (QB3H, QBS, GX, QBX, QPV, QB2)
- Festo (VPPM, VPPL, VPPE, VEAA, VEAB, VEMD)
- SMC (ITV1000, ITV2000, ITV3000)
- Clippard (Cordis)
- ASCO (Sentronic)
QKL ile proses kontrol vanalarınızın konumlandırmasını maksimum doğruluk ve kararlılıkla yönetin.
