Sızıntı Testi (Leak Test), bir ürünün veya bileşenin hava ya da gaz kaçırıp kaçırmadığını kontrol eden temel bir Kalite Kontrol (QC) prosedürüdür. Özellikle mürekkep kartuşları, elektronik muhafazalar veya otomotiv bileşenleri gibi sızdırmazlığın kritik olduğu parçalarda, test basıncının doğru ayarlanması büyük önem taşır.
QKL Elektronik Oransal Basınç Regülatörü (I/P dönüştürücü), sızıntı test döngüsünün iki kritik aşamasında merkezi bir rol oynar: Test Basıncını Ayarlama ve Basınç Tahliyesi.
QKL’in Sızıntı Testi Döngüsündeki Rolü

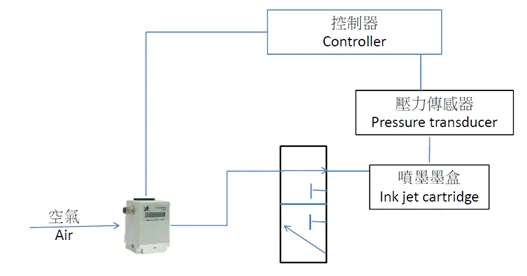

Sızıntı test döngüsü genellikle üç temel aşamadan oluşur ve QKL bu aşamaların ikisinde devreye girer:
- Hassas Basınçlandırma (Fill Phase): Kontrolörün komutu üzerine, QKL regülatörü testi yapılacak parçaya (örneğin inkjet kartuşu) hızlı ve son derece hassas bir şekilde istenen test basıncını uygular. QKL’in %0.25 FS gibi yüksek doğruluğu, sızıntı ölçümünün güvenilir bir başlangıç noktasına sahip olmasını sağlar.
- İzolasyon ve Çürüme (Decay Phase): İstenen basınca ulaşıldığında, kontrolör regülatör ile test parçası arasındaki kapatma vanasını (shutoff valve) kapatır. Bu aşamada QKL pasiftir. Parça izole edilirken, hassas bir basınç dönüştürücü (transducer) basınçtaki düşüşü (leak decay) algılar ve sızıntı olup olmadığını belirlemek için veri kaydını yapar.
- Hızlı Basınç Tahliyesi (Vent/Relief Phase): Test tamamlandığında, kontrolör kapatma vanasını tekrar açar. Basınç, bu kez QKL Elektronik Oransal Basınç Regülatörü aracılığıyla güvenli ve kontrollü bir şekilde sistemden tahliye edilir. Regülatörün çift yönlü valf mekanizması, hem basınç beslemesi hem de hızlı tahliye (venting) işlevi görmesini sağlar.
QKL’in Sızıntı Testine Katkıları
Sızıntı testi cihazlarında QKL regülatörünün yaygın olarak kullanılmasının ana nedenleri, cihazın prosesi hızlandırma ve sonuçların tekrarlanabilirliğini sağlama yeteneğidir:
- Yüksek Doğruluk: Test basıncının milibar düzeyinde bile doğru ayarlanması, ölçüm hassasiyetini doğrudan etkiler. QKL’in %0.25 FS doğruluğu, sızıntı testleri için idealdir.
- Hızlı Doldurma ve Boşaltma: Yüksek akış hızı ve hızlı tepki süresi, test parçalarının hızlıca basınçlandırılmasını ve test bittiğinde hızla tahliye edilmesini sağlayarak, genel test döngüsü süresini (cycle time) önemli ölçüde kısaltır.
- Çift Fonksiyonluluk: QKL, test hattındaki basıncı hem ayarlar (I/P) hem de test sonrası basıncı tahliye eder (venting). Bu entegre çözüm, ek bir tahliye valfi ihtiyacını ortadan kaldırarak sistem maliyetini ve karmaşıklığını azaltır.
QKL regülatörü, farklı endüstrilerde sızıntı testi uygulamaları için geniş çapta kullanılmaktadır. Özelleştirilebilir 2 bar’dan 65 bar’a kadar modülasyon yeteneği ile her türlü test gereksinimine uyum sağlayabilir.
Pazarda Doğrudan Değiştirilebilirlik
QKL elektronik basınç regülatörü, sızıntı test istasyonlarınızda mükemmel performans sunarak, aşağıdaki önde gelen markaların modellerinin yerine doğrudan geçebilir:
- Proportion Air (QB3H, QBS, GX, QBX, QPV, QB2)
- Festo (VPPM, VPPL, VPPE, VEAA, VEAB, VEMD)
- SMC (ITV1000, ITV2000, ITV3000)
- Clippard (Cordis)
- ASCO (Sentronic)
Test süreçlerinizi hızlandırmak ve sızıntı sonuçlarınızın doğruluğunu artırmak için QKL gücüne güvenin.
