ORANSAL BASINÇ REGÜLATÖRLERİ

Elektronik ve medikal cihaz üretiminde, lehim pastası (solder paste), flux (akı) veya diğer yapıştırıcı/sıvı ürünlerin hassas bir şekilde dağıtılması (dispensing), ürün kalitesini ve üretim verimliliğini doğrudan etkileyen bir süreçtir. Bu uygulamalarda, akışkanın dağıtım nozülünden çıkış hacmi ve tutarlılığı, tamamen onu iten kafa basıncına (head pressure) bağlıdır.

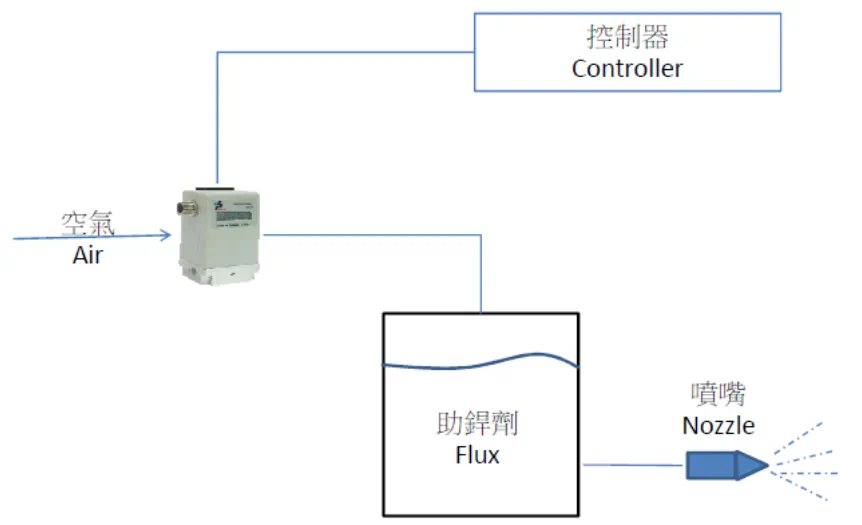

En yaygın dağıtım yöntemlerinden biri, ürünün depolandığı kapalı bir basınçlı kap (pressure vessel) kullanmaktır. QKL Elektronik Oransal Basınç Regülatörü (I/P dönüştürücü), bu kabın içindeki basıncı hassas, stabil ve tekrarlanabilir bir şekilde kontrol ederek dağıtım sonuçlarının tutarlılığını sağlar.

Dağıtım Sistemlerinde Basınç Kontrolünün Önemi

Dağıtım uygulamalarının başarısı, üç ana faktöre bağlıdır:

1. Tutarlı Hacim: Eğer kafa basıncı dalgalanırsa, dağıtılan lehim pastası veya sıvı damlacığının hacmi ve şekli de değişir, bu da kusurlara yol açar.
2. Akışkan Dinamikleri: Solder paste gibi viskoz akışkanlar, çok küçük basınç değişimlerine karşı hassastır. Sabit basınç, malzemenin nozülden sürekli ve öngörülebilir bir hızda çıkmasını sağlar.
3. Tekrarlanabilirlik: Otomatik üretim hatlarında, binlerce parçanın aynı hassasiyetle işlenmesi için basıncın her döngüde aynı değere dönmesi (hata payı olmadan) zorunludur.

QKL’in Başarısı Nasıl Sağlar?

QKL I/P dönüştürücüsü, dağıtım kontrol cihazından gelen elektrik sinyalini (örneğin, istenen 1.5 bar basınç) hızla ve son derece doğru bir şekilde pnömatik basınca dönüştürerek kapalı kabın içerisine iletir.

• Yüksek Doğruluk (%0.25 FS): Dağıtım basıncının milibar düzeyinde bile kontrol edilmesi, özellikle mikro-dağıtım (micro-dispensing) uygulamalarında tutarlılığı garantiler.
• Mükemmel Tekrarlanabilirlik: Her dağıtım döngüsünde aynı basınç değerine geri dönebilme yeteneği, seri üretimde kalite güvencesi sağlar.
• Hızlı Tepki Süresi: Basınç ayarının hızla değiştirilebilmesi, farklı akışkanları veya farklı dağıtım hacimlerini test ederken sistemin adaptasyon hızını artırır.
• Geniş Basınç Aralığı: 2 bar’dan 65 bar’a kadar modülasyon yeteneği, hem hassas sıvı dağıtımı hem de daha yoğun materyaller için gereken daha yüksek basınç aralıklarında esneklik sunar.

QKL’in sağladığı kararlı basınç kontrolü sayesinde, hem lehimleme işlemlerinde (spot kaynak için flux dağıtımı) hem de yapıştırma süreçlerinde en yüksek hassasiyet elde edilir.

Pazarda Doğrudan Değiştirilebilirlik

Hassasiyet, stabilite ve tutarlılığın anahtar olduğu dağıtım uygulamalarında, QKL elektronik basınç regülatörü üstün performans sunarak aşağıdaki önde gelen markaların modellerinin yerine doğrudan geçebilir:

• Proportion Air (QB3H, QBS, GX, QBX, QPV, QB2)
• Festo (VPPM, VPPL, VPPE, VEAA, VEAB, VEMD)
• SMC (ITV1000, ITV2000, ITV3000)
• Clippard (Cordis)
• ASCO (Sentronic)

Üretim süreçlerinizde kusursuz dağıtım sonuçları için QKL’in ultra hassas basınç kontrolüne güvenin.
