ORANSAL BASINÇ REGÜLATÖRLERİ

Yakıt depoları ve diğer kritik kapalı parçaların (Part Under Test – PUT) sızdırmazlık testi, güvenlik ve çevresel standartlar için hayati öneme sahiptir. Geleneksel basınç düşüş testlerinin aksine, akış ölçümü ile sızıntı testi daha hassas ve hızlı sonuçlar sunar. Bu yöntemde başarı, test parçasını hızla ve hassas bir şekilde doğru basınca doldurmaya ve bu basıncı test süresi boyunca stabil tutmaya bağlıdır.

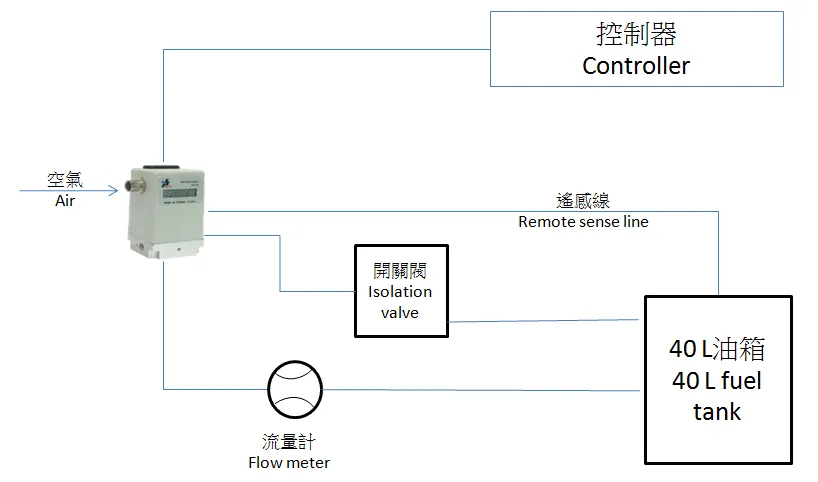

QKL Elektronik Oransal Basınç Regülatörü (I/P dönüştürücü), bir sızıntı test düzeneğinin en kritik bileşenidir, zira testin ana fazlarını otomatik ve hatasız bir şekilde yönetir: Doldurma (Fill), Basınçlandırma (Maintain) ve Kapatma/Ölçme (Shut-down/Measure).

QKL’in Sızıntı Testi Döngüsündeki Kritik Rolü

QKL, test döngüsünün her aşamasında yüksek performans sergiler:

1. Doldurma Fonksiyonu (Fill)

Test tankı veya parçası, önceden belirlenmiş bir basınca hızla doldurulmalıdır.

• Hız ve Akış Hızı: QKL’in yüksek akış hızı, büyük hacimli yakıt depolarının bile hızla doldurulmasını sağlar, bu da test döngüsü süresini kısaltır.
• Hassas Durma: QKL, hedeflenen basınca ulaşıldığında, kontrol sinyali ile vanayı anında modüle ederek aşırı basışlandırmayı (overshooting) önler ve parçayı tam olarak istenen test basıncına getirir.

2. Basıncı Koruma (Maintain)

Doldurma aşamasından sonra, sızıntı ölçümünden önce kısa bir stabilizasyon (maintain) süresi gereklidir. Bu sürede QKL, sisteme sızan havayı telafi etmek için basıncı sabit tutar, böylece sıcaklık etkilerinden kaynaklanan basınç dalgalanmaları elimine edilir.

3. Kapatma ve Sızıntı Ölçümü (Shut-down and Measure)

QKL’in temel yeteneklerinden biri, kontrol sisteminden gelen komutla doldurma işlevini tamamen kapatabilmesidir.

• Akış Ölçümü: Doldurma durdurulduğunda, akış monitörü (flow monitor) test parçasından ne kadar hava/gazın sızdığını gerçek zamanlı olarak ölçmeye başlar. Bu, sızıntı oranının doğrudan ve yüksek doğrulukla belirlenmesini sağlar.
• Yüksek Hassasiyet: QKL’in %0.25 FS doğruluğu, test basıncının başlangıçta ve stabilizasyon sırasında mutlak olarak doğru ayarlanmasını garanti eder, bu da elde edilen sızıntı ölçümünün güvenilirliğini artırır.

Bu Uygulama İçin Neden QKL?

• Dinamik Kontrol: Doldurma, stabilizasyon ve kapatma fazları arasında hızlı ve hassas geçiş yapabilme yeteneği.
• Geniş Basınç Yelpazesi: 2 bar’dan 65 bar’a kadar modülasyon, hem düşük basınçlı hassas testler hem de yüksek basınçlı dayanıklılık testleri için uygundur.
• Tekrarlanabilirlik: Her test döngüsünde aynı koşulları oluşturarak test sonuçlarının tutarlılığını garanti eder.

Pazarda Doğrudan Değiştirilebilirlik

Hız, doğruluk ve güvenilirliğin kritik olduğu sızıntı testi uygulamalarında, QKL elektronik basınç regülatörü üstün performans sunarak aşağıdaki önde gelen markaların modellerinin yerine doğrudan geçebilir:

• Proportion Air (QB3H, QBS, GX, QBX, QPV, QB2)
• Festo (VPPM, VPPL, VPPE, VEAA, VEAB, VEMD)
• SMC (ITV1000, ITV2000, ITV3000)
• Clippard (Cordis)
• ASCO (Sentronic)

QKL ile yakıt deposu sızıntı testlerinizi daha hızlı, daha doğru ve tamamen otomatik hale getirin.
