Düşük Basınç Oransal Regülatör (0-8 bar)

Düşük Basınç Oransal Regülatör (0-8 bar)

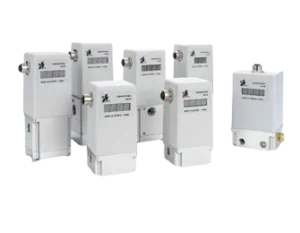

0-8 bar oransal basınç regülatörlerinde 3 farklı seri mevcuttur: düşük akış (< 20 L/dk), yüksek akış (> 500 L/dk) ve ekonomik tip yüksek akış. Düşük akış versiyonu, iki adet solenoid valf, bir adet yüksek işlem hızına sahip dijital elektronik kart ve bir adet basınç dönüştürücüsünden (transdüser) oluşur. Yüksek akış versiyonunun yapısı benzerdir, ancak buna ek olarak bir hacim yükseltici (volume booster) bulunur. Ekonomik tip oransal basınç regülatörü, basit işlemler gerektiren müşterilerimiz için makul hassasiyet (%0,5), yüksek hız ve ekonomik çözüm sunduğumuz versiyondur.

Özellikler ve Uygulamalar

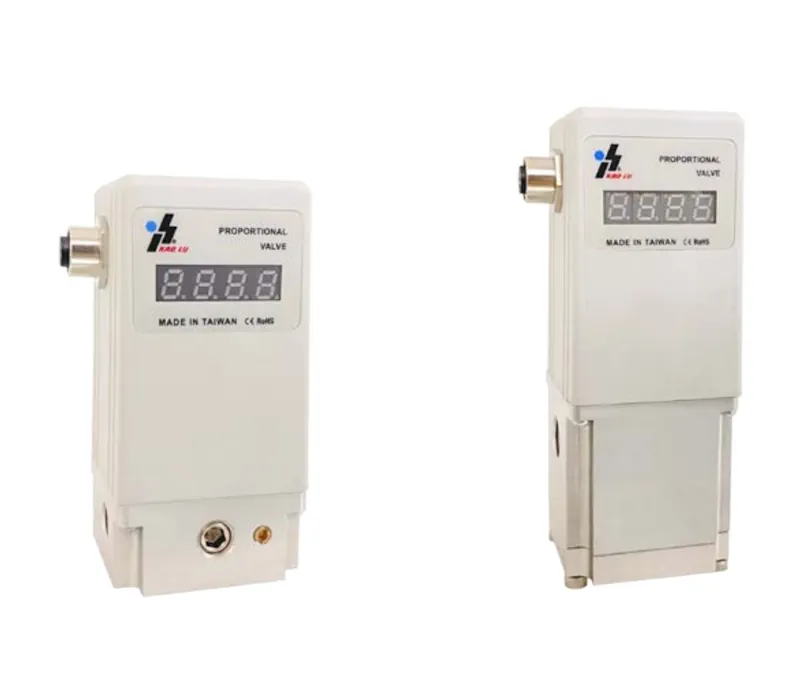

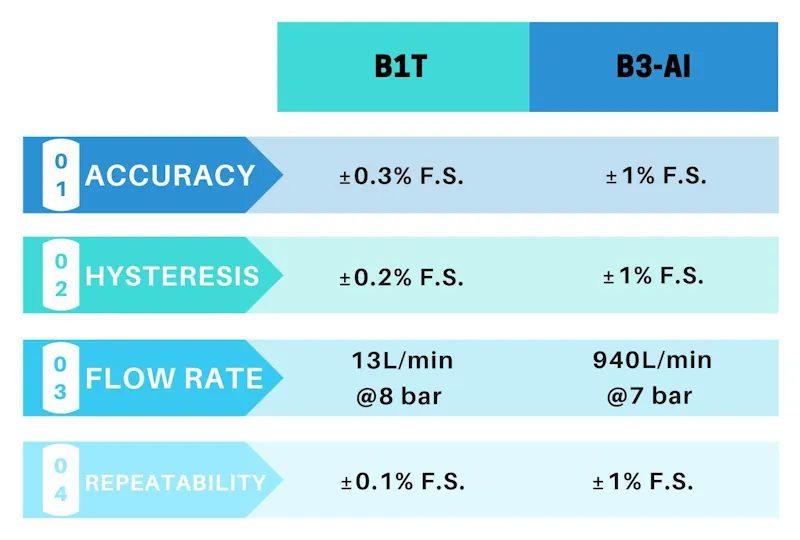

QKL-B1T düşük akışlı elektro-pnömatik basınç regülatörü; 2 bar, 4 bar ve 8 bar olmak üzere üç farklı çıkış basıncı aralığı seçeneğine sahiptir. 2 bar versiyonu ile basınç aralığını daha düşük bir değere göre özelleştirmek mümkündür. Bu versiyon; 0,0005 bar ultra yüksek çözünürlük, ultra yüksek stabilite ve hızlı tepki süresi sunar. Bu elektro-pnömatik basınç regülatörü, dünya lideri ABD tıbbi cihaz üreticilerinde mikroakışkan (microfluidics) endüstrisinde yaygın olarak kullanılmış olup, dozajlama ve sıvı dağıtım sektörlerinde de popülerdir.

QKL-B3, 8 bar elektronik basınç regülatör valfinin yüksek akışlı versiyonudur. Ekstra bir hacim yükselticinin bulunması, uygulamaya daha yüksek akış sağlar ve dinamik çalışma koşullarına izin verir. Bu valf; %0,1 – 0,25 yüksek doğruluk, yüksek tekrarlanabilirlik ve 1200 L/dk akış hızı sunar. Birçok müşteri, QKL-B3’ü yarı iletken test ekipmanları, kuru proses ekipmanları ve imalat ekipmanlarını kapsayan büyük kapalı tank uygulamalarında basıncı kontrol etmek için kullanmıştır.

QKL-B3-A, müşterilerin basit basınç regülasyonu uygulamalarına sahip olduğu elektronik basınç regülatör valfinin ekonomik yüksek akış versiyonudur. Hızlı basınç geçiş süresi, yüksek akış ve ekonomik özelliklere sahiptir. Bu elektro-pnömatik basınç regülatörünün lazer kesim makinalarında düşük basınçlı gaz kontrolünde önemli bir uygulaması bulunmaktadır.

Çalışma Prensibi

Elektronik kontrollü bir basınç regülatörü; yüksek hızlı işlem yapan bir elektronik kart, bir hava basıncı dönüştürücüsü (transdüser), hava girişine izin veren normalde kapalı bir solenoid valf ve hava çıkışına izin veren normalde kapalı bir solenoid valften oluşur. Elektronik, kontrol ünitesinden elektronik sinyali (0-10V, 4-20mA veya dijital) aldığında, hava girişine izin vermek için solenoid valfe açılma komutu verir. Dahili hava basıncı dönüştürücüsü (transdüser) basıncı algılar ve dijital sinyale dönüştürür. Elektronik, ayarlanan sinyali çıkış basıncıyla karşılaştırır. Eğer biri diğerinden yüksekse, giriş valfine veya tahliye valfine çalışma komutu verir. Bu PID döngüsü prensibi, ayarlanan sinyal çıkış basıncına eşit olana kadar devam eder. Bu sayede elektronik kontrollü regülatör, müşterinin ayarladığı komut sinyaline göre çıkış basıncını doğru bir şekilde değiştirebilir.

Avantajlar / Faydalar

Düşük basınçlı elektronik kontrollü basınç regülatörünün yüksek çözünürlük özelliği sayesinde, aşağıdaki uygulamalarla birlikte kullanılmıştır:

1. Hava Basıncı Oran Regülatörü: Hava basıncı oran regülatörü ile elektronik kontrollü basınç regülatöründen gelen çıkış basıncı, dome basınç regülatörü ile orantılı olarak yükseltilir. Bu oran normalde 20 kattır. Bu yükseltme nedeniyle, elektronik basınç regülatörünün çözünürlüğü ve stabilitesi bu birleşimde kritik öneme sahiptir. 2 bar ve 8 bar versiyonları, farklı hava oran regülatörleri ile yaygın olarak kullanılarak 210 bara (3000 psig) kadar stabil yüksek basınç kontrol regülatörü sağlamaktadır.
2. Hacim Yükseltici: Düşük basınçlı elektronik kontrollü basınç regülatörleri genellikle düşük akış hızına sahiptir, bu da uygulama senaryolarını sınırlar. Regülatörü, yüksek hassasiyetli bir hacim yükseltici (1/2″ ~ 2″) ile eşleştirmek, hava basıncında ince kontrolü sürdürürken ultra yüksek akış hızının doğru bir şekilde kontrol edilmesini sağlar. Birçok şişirme veya kalıplama (blow molding) prosesi uygulamasında kullanılmıştır.
3. Buhar Basıncı / Su Basıncı Dome Basınç Regülatörü: Buhar basıncının ve su basıncının elektronik kontrolü, gıda veya lastik imalatı gibi birçok işleme endüstrisinde kritik öneme sahiptir.
4. Geri Basınç Regülatörü: Geri basınç regülatörü, geri basıncı veya ileri akış hızını düzenlemek için elektronik kontrollü basınç regülatörü tarafından pilotlanabilir. Regülatörümüz hızlı tepki süresi ve stabil ayar değeri basıncı sunar. Lütfen geri basınç regülatörümüzle ilgili web sitemizdeki ilgili bölüme bakınız.

Tablo 1. Elektro-pnömatik basınç regülatörünü farklı tipteki dome yüklemeli regülatörlerle kullanma.

Sıkça Sorulan Sorular (SSS)

1. Havayı 0,1 psi olarak çıkarmak istersem, regülatöre maksimum giriş hava basıncı ne olmalıdır? Yüksek çözünürlüklü kontrol için giriş hava basıncının, çıkış hava basıncına olabildiğince yakın ayarlanması tavsiye edilir.
2. Hacim yükseltici ile 0,3 psi gibi bir çözünürlük kontrolü sağlayabilir miyim? Mümkün değildir.
3. Düşük akış hızlı 4 bar elektronik basınç regülatörüne ihtiyacım var, ancak hazneden hafif bir akış var, QKL-B1T uygun olur mu? Lütfen akış hızını belirtiniz. Eğer 4 L/dk’nın altındaysa mümkün olabilir. Bu özel istek için lütfen uygulama mühendisimize bilgi vermeyi unutmayınız.
