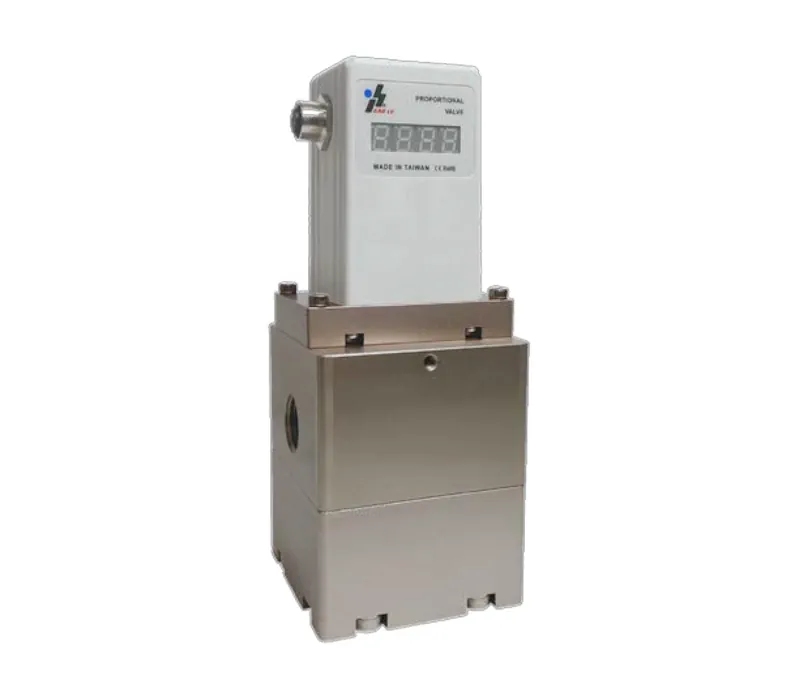

Düşük Basınç Yüksek Debi Oransal Regülatör (0-8 bar)

Düşük Basınç Yüksek Akış Dijital Basınç Regülatörü (0-8 bar, 116 psig)

Dijital basınç regülatörü, çıkış hava basıncının giriş elektronik sinyaliyle orantılı olduğu bir hava basınç regülatörü türüdür. QKL-B1H serisi dijital basınç regülatörü, genel hava basıncı uygulamalarında yüksek akış hızı sunar. Yapısı iki solenoid valf, bir dahili basınç dönüştürücü, akıllı elektronikler ve dahili bir hacim yükselticiden (volume booster) oluşur. Hem statik hem de dinamik büyük akış hızı uygulamaları için idealdir. QKL-B1H dijital basınç regülatörünün çıkış basıncı, giriş komut sinyaliyle %0.1 hata ile doğrusal olarak orantılıdır.

Özellikler ve Uygulamalar

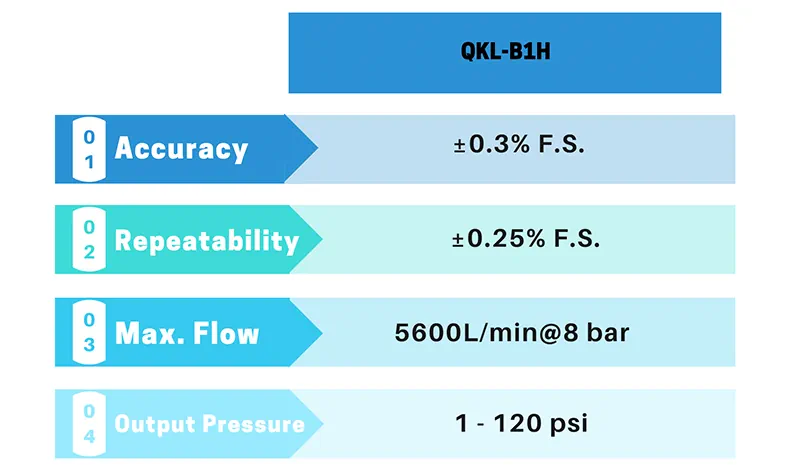

QKL-B1H dijital hava basıncı regülatörü, 116 psig (8 bar) giriş basıncında 5600 L/dak akış hızı sunar. Aşağı akışta büyük hacimli bir tankın veya üfleme kalıplama ya da püskürtme uygulaması gibi yüksek dinamik akış ortamının olduğu durumlarda yüksek performans özellikleri sağlar. %0.3 F.S. doğruluğa sahip olması nedeniyle, müşteriler bu regülatörü yarı iletken ekipmanlarında ve endüstriyel ekipmanlarda 100 L’lik bir tankı doğrudan regüle etmek için de kullanmışlardır.

Bu seri, harici bir hacim yükseltici kullanmak yerine, endüstri lideri ultra yüksek akışlı dijital hava basınç regülatörünü sağlayarak, müşterilerin çalışma makinelerinde/proseslerinde mekanik alandan tasarruf etmesini sağlar.

Çalışma Prensibi

Elektronik hava regülatörü, bir basınç dönüştürücü, hava girişinden sorumlu bir valf, hava tahliyesinden sorumlu bir valf, akıllı elektronikler ve dahili bir hacim yükselticiden oluşur. Hacim yükseltici, hava çıkış akışını artırmak veya azaltmak için dolaylı olarak valflerden biri tarafından sürülür. Bir elektronik sinyal verildiğinde, bir valf hava girişine izin vermek için açılır ve bu da hacim yükselticinin içindeki alanı dolaylı olarak genişletir. Basınç sensörü, çıkış hava basıncının ayarlanan sinyali aştığını algıladığı anda, diğer valf dahili havayı tahliye etmek için açılır ve bu da hacim yükselticinin kapanmasıyla sonuçlanır.

Valfin yüksek frekanslı kontrolü ve hareketi, çıkış basıncının hızlı ve yüksek doğrulukta düzenlenmesini sağlar. Giriş elektronik sinyali 0-10V, 4-20mA veya RS485-Modbus olabilir. Diğer özelleştirilmiş analog sinyaller de mümkündür. Çıkış basıncı, regülatördeki çıkış kablosu okunarak da izlenebilir.

Faydalar

Bu dijital basınç regülatörü, QKL-B1S ve QKL-B1T gibi diğer serilerde bulunmayan bir hacim yükseltici içerir. İki regülatör tipinin karşılaştırması aşağıda listelenmiştir:

Tablo 1. QKL-B1H ve QKL-B1T dijital basınç regülatörlerinin karşılaştırması

Sıkça Sorulan Sorular (SSS)

1. Hangi akışkan tipleri kullanılabilir? C. Kuru, basınçlı hava, inert gaz, oksijen gazı (talep üzerine). 40 µm filtre gereklidir.

2. RS485-Modbus ile seri olarak kaç regülatör kontrol edilebilir? C. Seri iletişimimizde 15 adres belirledik.

3. Regülatör çalışırken ısınıyor, bunun sebebi nedir? C. Regülatör 2 adet solenoid valften oluşur. Ayarlanan basınca ulaşılamadığında, valfler hedef basınca ulaşmak için sürekli çalışmaya devam eder. Giriş basıncının ayarlanan giriş sinyalinden düşük olması, hava yoluna sıkışan kir parçacıkları gibi, valflerin sürekli çalışmasının çeşitli nedenleri vardır.

4. Daha düşük bir akış hacmi gerektiğinde, hangi tip elektronik hava regülatörü kullanılabilir? C. QKL-B1T’yi seçebilirsiniz, bu web sayfasına bakınız.
