Sıvıların ve gazların akış hacmini düzenlemek için FC serisi. Doğrudan bir lineer motora bağlı olan hassas kısma valfinin (throttle) konumu, akış hızını belirler.
Bu valf, gıda endüstrileri, gaz karıştırma, su karıştırma, vakum kontrolü vb. alanlarda kullanılır.
Kontrol elektroniği, motorun analog veya dijital sinyal aracılığıyla ayarlanmasına izin verir, böylece akış hızı neredeyse sürekli olarak ayarlanabilir. Ayrıca, step motor teknolojisi sayesinde ayarlanan konum, enerjisizken de korunabilir.
Elektronik Akış Kontrol Valfi Nedir?
Elektronik akış regülatörü ve elektronik akış valfi, bir elektronik sinyal ile akışkanın (sıvı ve gaz) akış hızını kontrol edebilen cihazlardır. Dijital su akış regülatörü, sıvı akış hızını düzenlemek için kullanılırken, gaz basıncı yönetimi için elektronik hava akış kontrol valfi, genellikle silindirlerin ve hava motorlarının hızını kontrol etmek için verimli bir şekilde çalışır. Kapalı döngü kontrolü için dijital akış ölçer ile birleşen elektronik pnömatik akış kontrol valfi, kullanıcılara sıvı veya gaz akış hızının dijital okumasını sağlayarak, kullanıcıların hassas miktarda akış beklemesini mümkün kılar. Dijital akış kontrol valfi, aynı zamanda yerleşik bir akış düzenleme işlevi de sunar.
Çeşitli ağır imalat endüstrilerinde, elektronik su akış kontrol valfi, akışkanın akışını düzenlemek için güçle çalışan bir cihaz olarak görev yapar. Otomatik su akış kontrol valfi, kullanıcıların sıvı akış miktarının otomatik dijital ölçümünü almasını sağlar.
İdeal olarak, çıkan akış hızı, giriş sinyaliyle doğrusal olarak orantılıdır. Farklı çalışma prensibi türleri vardır ve bu makalede size, bir step motorla çalışan lineer aktüatör tarafından tahrik edilen iğneli valf tipini tanıtacağız. Öncelikle sunduğumuz pnömatik akış kontrol valfi türlerini, ardından çalışma prensibini ve KaoLu’nun elektronik akış kontrol valflerinin ana avantajının ne olduğunu tanıtacak ve son olarak bir elektrikli akış kontrol valfi satın almadan önce neleri düşünmeniz gerektiğiyle sonlandıracağız.
KaoLu Hangi Tip Elektronik Akış Kontrol Valfi Sunar?
KaoLu, 4 tip akış kontrol valfi sunar. Avantajlarından biri, hem gaz hem de sıvıyı kontrol edebilmesidir. Daha fazla bilgi için lütfen aşağıdaki fotoğraf bağlantısına tıklayın.

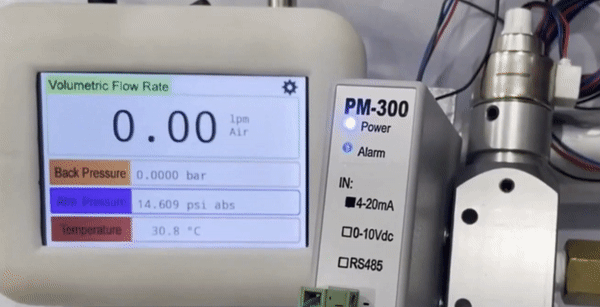

Dört tipin tamamı, güç sağlamak ve kontrol etmek için eşdeğer bir kontrol sürücüsüyle birlikte gelir. Dijital akış kontrolörü, analog (0-10V veya 4-20mA) veya dijital RS485 modbus sinyallerini kabul eder. Ayrıca, step motorun hedef konuma ulaşmasını sağlayan bir enkoder seçeneği de sunuyoruz. Paslanmaz çelik gövde ve ıslak malzeme veya 0-10V’un 0-200 L/dak gaza karşılık gelmesi gibi özelleştirilmiş bir çözüm seçeneği de mevcuttur. İş ortaklarımız olarak, hareket eden iğnenin torkunu ve hızını ve kontrol aralığını kalibre etme seçeneği bile sunuyoruz. Müşterilerimizin elektronik akış kontrol valfimizle elde edebilecekleri büyük bir esneklik mevcuttur, bu da müşterilerin zor ve benzersiz sorunları çözmelerine yardımcı olur.
Elektronik Akış Kontrol Valfinin Çalışma Prensibi Nedir?
Farklı tipte elektronik akış kontrolörleri vardır. Burada, lineer step motor aktüatörü ve oransal iğneli valfi kullanan tipi açıklayacağız.
Öncelikle, Step Motor Nedir?
Step motorlar, bir sürücü tarafından belirlenen adımlarla dönen fırçasız DC motorlardır. Adımlar, adım açısı, kurşun vida (lead screw) ve kontrol elektroniği tarafından belirlenir. Sürücü, stator tertibatının (motorun sabit kısmı) bir parçası olarak bir halka şeklinde düzenlenmiş elektromıknatıslar aracılığıyla elektrik akımı sağlar. Step motorun mekanik tasarımı sayesinde, genellikle diğer motor türlerinde sorun olan mekanik ve elektriksel gecikmeler en aza indirilir. Step motor ile hareket doğruluğu, çözünürlüğü ve tepki verme hızı, diğerlerine göre büyük bir avantajdır. Step motor, otomasyon, hareket sistemleri ve 3D yazıcılarda yaygın olarak kullanılmaktadır.
Ardından, Step Motor Lineer Aktüatör Nedir?
Bir step motorun dönen çekirdeğine dişli bir şaft takılabilir ve bu şaft daha sonra üzerine yerleştirilen bir somunu (iğneli valf) itmek veya çekmek için kullanılabilir, böylece somun eksenel olarak hareket eder. Dişin adımı, akış kontrol valfinin çözünürlüğünü kontrol eder, bu aynı zamanda kullanılan step motorun adım açısı (tam, yarım, çeyrek vb.) tarafından da belirlenir. Çoğu lineer hareket sistemi gibi, bir step lineer aktüatör de, herhangi bir mekanik parçanın bir yönde, bir sonraki parçaya direnç kuvveti veya hareket uygulamadan hareket ettirilebileceği maksimum mesafe veya açı olarak tanımlanan boşluğa (backlash) karşı hassastır. Dişler arasındaki boşluk, hareket yönü değiştiğinde bir ölü bölgeye neden olur. Yön değiştirirken, dişler arasındaki boşluk giderilene kadar (dişler tekrar temas edene kadar) lineer aktüatörde hareket olmayacaktır. Bu nedenle, dişlerin mümkün olduğunca sıkı bir toleransa sahip olması önerilir. Step motor tahrikli aktivasyon sisteminin mekanik tasarımı, valfin performansı için zorunludur.
Ardından, Step Motor Tahrikli Elektronik Akış Kontrol Valfi Nedir?
Burada, iğne ile valf yuvası arasındaki mesafeyi kontrol etmek için bir step motor kullanılır. Akış düzenleme valfinin çözünürlük, doğruluk ve tekrarlanabilirlik gibi performans parametreleri, iğnelerin konumunun ne kadar iyi ayarlandığına bağlıdır. Hız, tork, çalışma basıncı gibi diğer parametreler ise esas olarak step motorun özelliklerine göre belirlenir.
Peki, KaoLu’nun Elektronik Akış Kontrol Valfinin Avantajı Nedir?

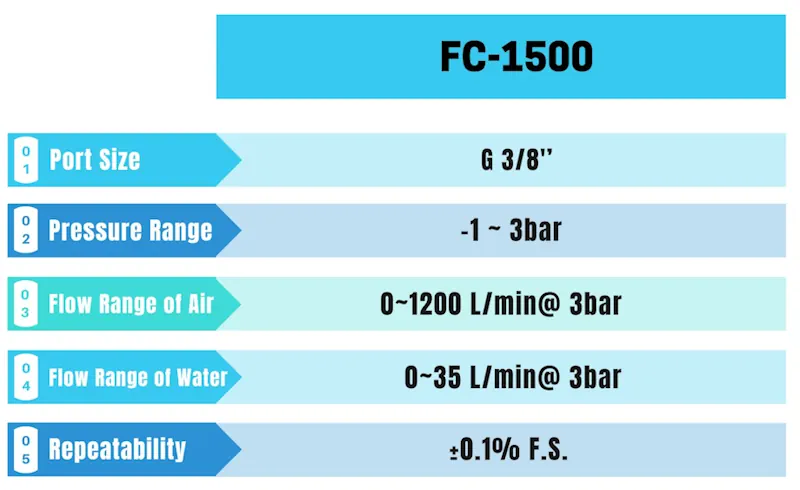

Parametrelerimiz tüm hikayeyi anlatıyor. FC serisi elektronik akış kontrolü ile, 7 bar dikey çalışma basıncına dayanabiliriz, 20 mL/dak hava kadar yüksek bir çözünürlüğe, %0.1 F.S. tekrarlanabilirliğe ve %0.1 doğrusallığa sahibiz. Bu, kullandığımız motordan, mekanik parçaların son derece düşük toleransına sahip düşük akış valfinden, başkaları tarafından çoğaltılması son derece zor olan kullandığımız ince dişli iğneden ve tasarladığımız kontrol sisteminden kaynaklanmaktadır.
Elektronik Akış Kontrol Valfi Satın Alırken Neleri Dikkate Almalısınız?
3 ana faktörü (biz bunlara CPR diyoruz) göz önünde bulundurmalısınız:
Kullandığınız ortamın, çalışan valfin akış aralığına girip girmediğini anlamak önemlidir. Her ortamın farklı bir yoğunluğu olduğu için akış aralığı, nominal akış aralığından farklı olacaktır. Bir sonraki konu, kullanılan ortamın ıslak malzeme ile uyumlu olup olmadığı ve gövdenin de özel bir malzemeden yapılması gerekip gerekmediğidir. Çalışma basıncı bir başka uyarıdır; yalnızca akış kontrolüne ihtiyacınız varsa, bazen çok önemli bir faktör olmayabilir.
Bir sonraki konu performanstır; lazer kesim gibi adımlar arasında ince kontrol ve ayarlama gerektiren bazı uygulamalarda, kontrol mantığı ve motor performansı tarafından belirlenen çözünürlük önemli bir rol oynar. Ayrıca, hareket sistemi ilk ataleti yenmeyi gerektirdiğinden, başlangıç akış noktası dikkate alınmalıdır.
Daha sonra kontrol sistemi gelir; burada tedarikçilerin hangi tür kontrol sistemini sunduğunu kontrol etmelisiniz. Burada, kontrol valfine bağlı bir kablosu olan harici bir sürücü sağlıyoruz. Sunduğumuz büyük avantaj, valfi sahadan uzakta çalıştırmak istemeniz durumunda, valften yarım mil uzağa kadar valfi kontrol edebileceğiniz RS485 modbus sunmamızdır.
Umarız makaleyi okumaktan keyif almış, step motor sürücülü elektronik akış kontrol valfini anlamış, ürünlerimizi anlamış ve son olarak doğru valfi seçmenize yardımcı olmuşuzdur.
