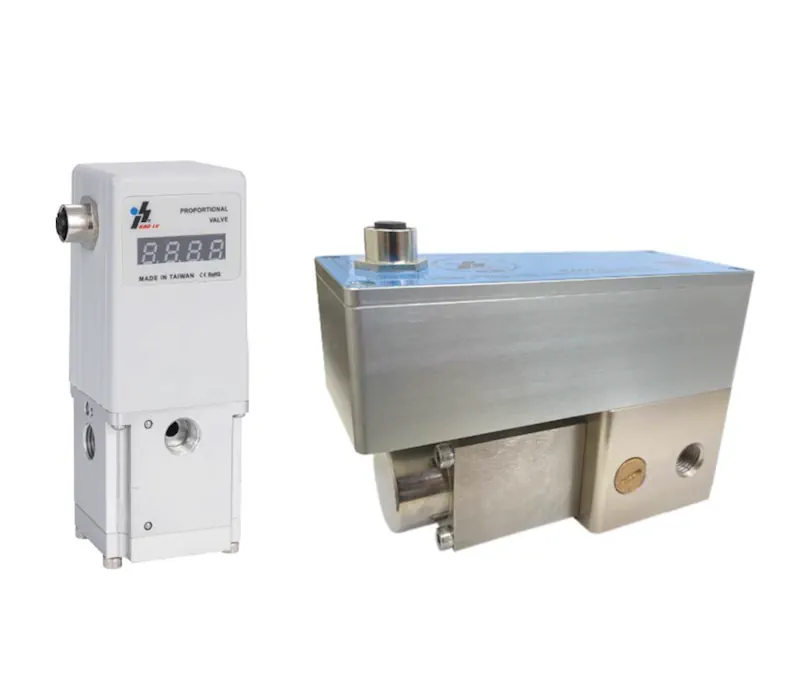

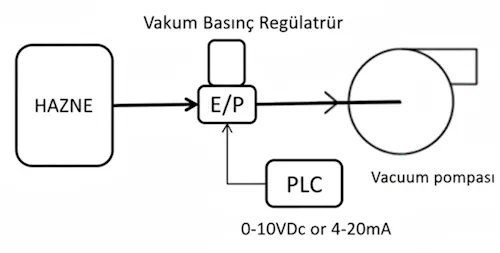

KaoLu’nun QKL-B3V elektronik vakum regülatörü, bir tür hat içi (inline) vakum regülatörüdür (Çalışma şeması aşağıdadır). Bir port bir vakum kaynağına, diğer port ise bir hazneye bağlanır. Hassas vakum regülatörü, çeşitli giriş koşullarına rağmen en yüksek düzeyde tek tip vakum basıncını elektronik olarak düzenler. Vakum seviyesi, vakum basınç kontrolörüne gönderilen elektronik komut sinyaliyle doğrudan doğrusal orantılıdır. 0-10V, 0 ila (-)14 psig’ye karşılık geldiğinde, dijital vakum regülatörüne verilen 5VDC’lik bir komut sinyali (-)7 psig vakum basıncı oluşturacaktır. QKL-B3V elektronik vakum regülatör valfinin akış hızı 600 L/dak’dır. Daha yüksek bir akış hızına ihtiyaç duyulması durumunda, negatif basınç regülatörüne bir hacim yükseltici (volume booster) bağlanması mümkündür. QKL-B3V dijital vakum regülatörü, kullanıcının vakum seviyesini analog veya dijital kontrol sinyali aracılığıyla düzenlemesine olanak tanır. Regülatör kendi kendine tahliye özelliğine sahip değildir, yani hedeflenen vakum seviyesine ulaşmak için fazla havayı dışarı atmaz. İzleme çıkışı (monitor output) ise analog çıkış veya anahtar çıkışı olarak mevcuttur.
QKL-B3V, kapalı döngü elektronik kontrol ile çift solenoid valf prensibiyle çalışır. Dahili negatif basınç dönüştürücüsü (transducer), vakum seviyesini izler ve vakum basınç regülatör valfinin giriş ve çıkış solenoid valflerinin çalışmasını kontrol eder. Bu özel tasarımı sayesinde, QKL-B3V elektronik vakum kontrol regülatörü herhangi bir yönde hat içine kurulabilir; yüksek akış hızı, yüksek doğruluk ve yüksek tekrarlanabilirlik sunar. Vakum basınç kontrolörümüz, kullanıcıların regülatör durumunu uzaktan kalibre etmesine ve izlemesine olanak tanıyan dijital iletişim avantajına sahiptir. Giriş koruması açısından QKL-B3V dijital vakum regülatörü IP65 uyumludur ve M12 kablo bağlantısı, kullanıcının hat içi çalışmadan kolayca takıp çıkarmasına olanak tanır.
QKL-B3V elektronik vakum regülatörü, termoform, sızıntı testi, boru ekstrüzyonu ve tank örtüleme (tank blanketing) gibi uygulamalarda kullanılmıştır. Sisteme giren ve çıkan büyük hava basıncına izin veren hem giriş hem de çıkış basıncını kontrol etmek için kullanıcı, vakum akış regülatörünü kullanabilir. Daha fazla bilgi için lütfen fabrikamızla iletişime geçin.
KaoLu, bir haznedeki vakum seviyesini kontrol etmek için başka tür vakum regülatörleri de sunmaktadır. Lütfen FC serisi vakum kesici (vacuum breaker) uygulamalarımıza bakınız. Oransal Akış Kontrol Vanası
| Tip | QKL-B3V | HS1V | HS2V |
|---|---|---|---|
| Çıkış Aralığı | 0 ~ -101 kPa | -101 ~ 0 kPa / -101 ~ 100 kPa / -101 ~ 600 kPa (-1 ~ 0 bar / -1 ~ 1 bar / -1 ~ 6 bar) |
|
| Giriş Sinyali | 0-10V / 4-20mA | 0-10V / 4-20mA / RS485 | 0-10V / 4-20mA / RS485 |
| Monitör Çıkışı | 0-10V / 4-20mA | 0-10V / 4-20mA | 0-10V / 4-20mA |
| Güç Kaynağı | DC 24V (4W) | DC 24V (40W) | DC 24V (40W) |
| Sıcaklık Aralığı (Çalışma) | 0 ~ 70 °C (32-158 °F) | 0 ~ 60 °C (32-140 °F) | 0 ~ 60 °C (32-140 °F) |
| Port Boyutu | G 1/4″ | PT 1/4″ | PT 1/2″ |
| Tekrarlanabilirlik | ±0.3% F.S. | ±0.1% F.S. | ±0.1% F.S. |
| Histerezis | ±0.25% F.S. | ±0.1% F.S. | ±0.1% F.S. |
| Doğrusallık (Linearity) | ±0.3% F.S. | ±0.1% F.S. | ±0.1% F.S. |
| Hassasiyet (Accuracy) | ±0.5% F.S. | ±0.1% F.S. | ±0.1% F.S. |
| Ortam | Vakum | Vakum, Hava, İnert Gaz | |
| Akış Hızı | 250 ~ 600 L/dak | 500 Nl/dak @ 1 bar | 900 Nl/dak @ 1 bar |
| Elektriksel Bağlantı | M12 Konektör (2m) | ||
| Giriş Koruması | IP65 | IP54 | IP54 |
*QKL-B3V modelinin 0 kPa elde etmesi için P portuna en az 0.3 bar pozitif basınç uygulanması gerekir. Bu basınç olmadan çalışma aralığı -26 kPa ile -101 kPa arasındadır.
