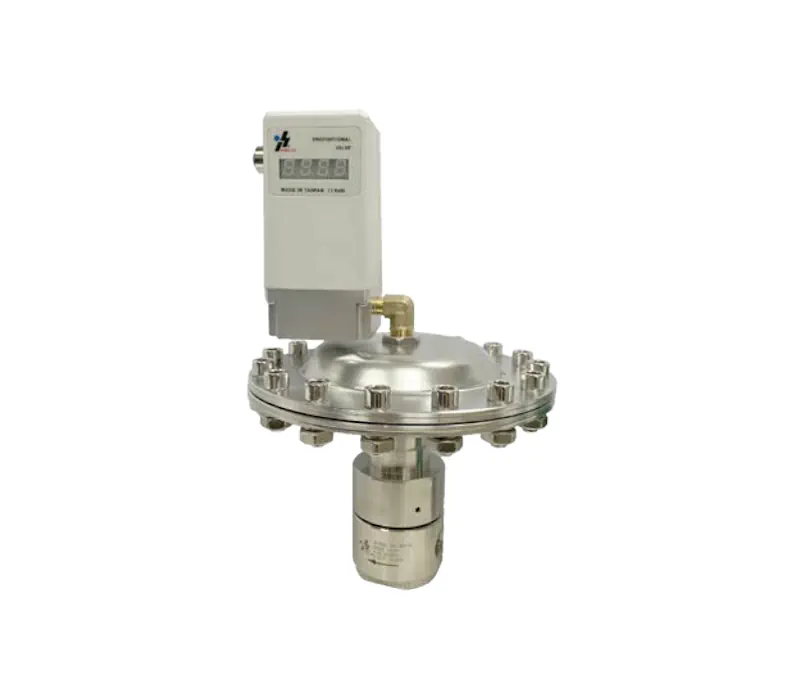

Hava Basınç Oranı Regülatörü (0-103bar)
QKL-B1T, QKL-BPF

Hava Basınç Oranı Regülatörü (0-103bar)

  • B1T Elektronik Basınç Regülatörü
    Hava hacim yükselticinin kubbesine (dome) pilot hava sinyali sağlar. Diyaframın tepesindeki basıncı kontrol ederek, hacim yükselticiden çıkan basıncı kontrol ederiz.



  • Hava Basınç Oranı Regülatörü
    KaoLu’nun yüksek basınç oranı regülatörü çoğunlukla, kullanıcıların mekanik hava basınç regülatörü kullanmaya alışkın olduğu yüksek basınçlı ortamlarda kullanılır. Yüksek basınç oranı regülatör tertibatımızı kullanarak, artık RS485-modbus seri haberleşme gibi bir kontrolü kullanarak potansiyel olarak tehlikeli ortamlardaki yüksek basıncı elektronik olarak düzenlemek mümkündür. Elektronik basınç regülatörümüz tarafından kontrol edilen kubbe yüklemeli (dome-loaded) yöntemi kullanarak, kullanıcılar 3000 psig’ye (210 bar) kadar basıncı, 5 psig’ye (0.3 bar) kadar çözünürlükle elde edebilirler. Ayrıca, yüksek basınç oranı regülatörümüz sadece hava ile çalışmakla kalmaz, yeni geliştirilen oran regülatörü su ve yüksek sıcaklık buhar basıncı gibi farklı akışkanlarla da uyumludur.

    Tek döngü geri bildirimi (single loop feedback) veya harici sensör geri bildirimi (external sensor feedback) seçenekleri mevcuttur. Kubbe yüklü pilot havanın aynı olmasını sağladığımız tek döngü geri bildiriminde, dezavantajı yüksek basınç oranı regülatöründen çıkan çıkış basıncının izlenmemesidir. Bu yöntemde doğruluk tipik olarak yaklaşık %2-3’tür. Harici bir sensörün oran regülatörüne takıldığı veya yüksek basınç oranı regülatörünün uzaktan aşağı akışına (downstream) takıldığı farklı bir senaryoda, yüksek doğruluğun elde edilmesini sağlayabiliriz.

  • Yüksek Basınç Kapasitesi: Kullanıcıların mekanik regülatörlere alıştığı yüksek basınçlı ortamlarda kullanılmak üzere tasarlanmıştır.
  • Elektronik Hassasiyet: QKL-B1T elektronik pilot regülatör ile kubbe yüklü (dome-loaded) yöntemi kullanılarak, potansiyel olarak tehlikeli ortamlardaki yüksek basınç, elektronik olarak düzenlenebilir.
  • Maksimum Basınç ve Çözünürlük: 3000 psig’ye (yaklaşık 210 bar) kadar basınca ulaşılabilir ve 5 psig’ye (yaklaşık 0.3 bar) kadar yüksek çözünürlük sağlanır.
  • Geniş Akışkan Uyumluluğu: Yeni geliştirilen oran regülatörü sadece hava ile değil, aynı zamanda su ve yüksek sıcaklık buhar basıncı gibi farklı akışkanlarla da uyumludur.
  • Dijital Kontrol: RS485-Modbus seri iletişimi gibi kontrol yöntemleriyle elektronik olarak düzenleme yapma imkanı sunar.

Geri Besleme Seçenekleri:

  • Tek Döngü Geri Besleme (Single Loop Feedback): Pilot hava basıncının (dome-loaded pilot air) aynı olması sağlanır, ancak çıkış basıncı izlenmez. Bu yöntemde doğruluk (accuracy) tipik olarak %2-3 civarındadır.
  • Harici Sensör Geri Beslemesi (External Sensor Feedback): Oran regülatörüne veya akışın ilerisine (downstream) harici bir sensör takılarak yüksek doğruluk elde edilmesi sağlanır.

Tip Oransal Basınç Regülatörü QKL B1T
Giriş Sinyali 4-20mA / 0-10V / RS485
İzleme Çıkışı 1-5V / 0-10V / 4-20mA
Güç Kaynağı DC24V (≤4W)
Tepki Süresi 0.8S
Tip Hava Basınç Oranı Regülatörü
Çıkış Oranı 1:20
Model QKL BPF
Port G1/4″
Maks. Besleme Basıncı 2500 psi
Maks. Sinyal Basıncı 75 psi
Maks. Çıkış Basıncı 1500 psi
Histerezis 0.5% T.Ö. (Tam Ölçek)
Tekrarlanabilirlik 1% T.Ö. (Tam Ölçek)
Doğruluk 1% T.Ö. (Tam Ölçek)
Akış Katsayısı CV 0.06
QKL-B1T, QKL-BPF
