Kapalı Çevrim Kontrolör
QKL-CLC

Kapalı Çevrim Kontrolör

Kapalı çevrim basınç kontrolü ve akış kontrolü, ara sinyal dönüşüm kontrolü gerektirir. QKL-CLC serisi kontrolör, kapalı çevrim kontrolünü gerçekleştirmek için güçlü, çok yönlü ve oldukça akıllı bir elektronik cihazdır.

12-bit PID kontrol teknolojisini kullanır ve analog çıkış sinyali veren çeşitli sensörlerle birlikte kullanılabilir. Kompakt, montajı ve kurulumu kolaydır ve kablolaması basittir. Elektronik kartı sizin için optimize etmek üzere lütfen satış mühendisimize danışın.

  • Kompakt ve Kolay Kurulum
  • Çeşitli analog çıkış sinyalleri ile uyumlu
  • 12-bit kontrolün yüksek hassasiyetli kontrol yeteneği.
  • Modbus RS485

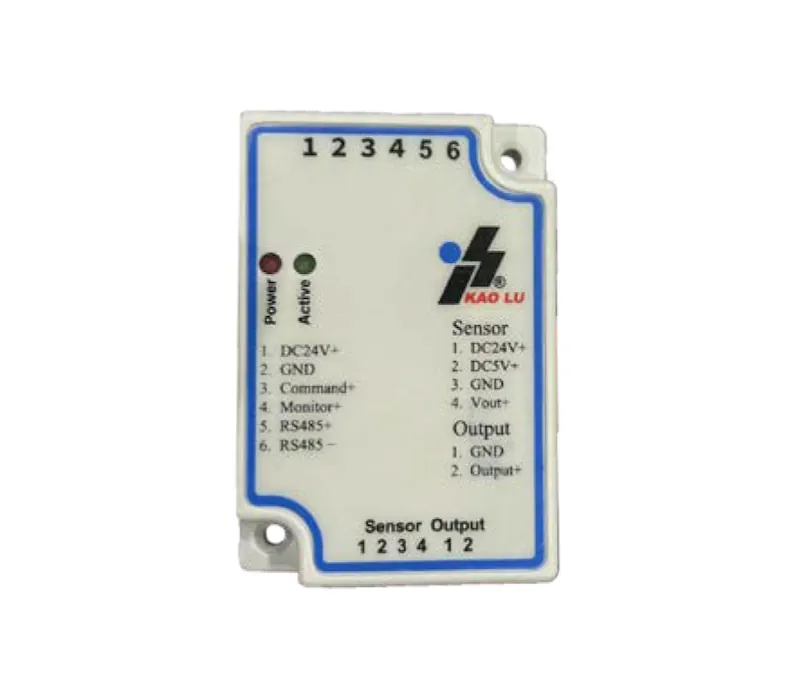

Kontrolör Bağlantıları (Controller)

Pin No. Açıklama Bağlantı Detayı
1 Güç Kaynağı DC 24V (+)
2 GND (Toprak) DC24 (-)
Command (-)
Monitor(-)
3 Analog Giriş Command (+)
4 Monitör Çıkışı Monitor (+)
5 Dijital Sinyal RS485 (+)
6 Dijital Sinyal RS485 (-)

Sensör Bağlantıları (Sensor)

Pin No. Açıklama Bağlantı Detayı
1 Güç Kaynağı DC 24V (+)
2 Güç Kaynağı DC 5V (+)
3 GND (Toprak) DC24 (-)
DC5V (-)
4 Sensör Girişi Vout (+)

Analog Çıkış Bağlantıları (Analog Output)

Pin No. Açıklama Bağlantı Detayı
1 GND (Toprak) 0-10V –
4-20mA –
2 Çıkış (+) 0-10V +
4-20mA +
QKL-CLC
