Step Kontrollü Oransal Valf 0-1200 L/dak
FC Serisi

Step Kontrollü Oransal Valf 0-1200 L/dak

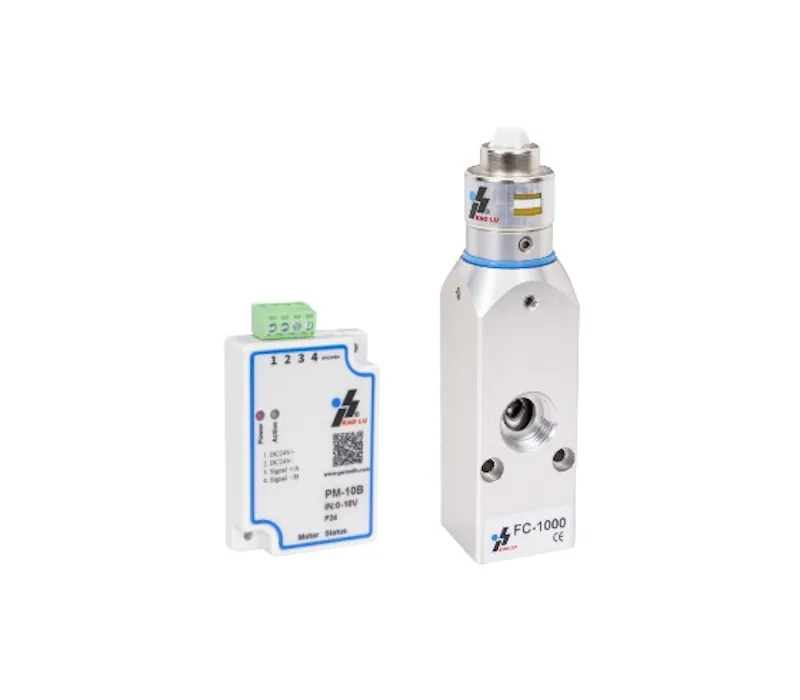

Oransal Akış Kontrol Valfi, PM serisi sürücü ve FC serisi oransal akış valfinden oluşur. Analog veya dijital aracılığıyla bir giriş sinyali ile, oransal valf içindeki iğne sinyalle orantılı olarak hareket eder. Bu seri, yüksek çözünürlük, yüksek doğruluk ve yüksek tekrarlanabilirlik ile hava ve sıvının akış hızını kontrol etme yeteneğine sahiptir. Akış hızında yüksek derecede ayarlama gerektiren endüstriler için geliştirilmiştir.

PM serisi sürücü, FC serisi valfe gerekli gücü ve kontrol sinyalini (adım ve yön) sağlar. Bipolar bir step motorun adımını analog bir sinyal (0-10 VDC/4-20mA/RS485 Modbus) ile kontrol eder.

  • Akış Kapasitesi: Geniş bir aralıkta, 0-1200 L/dak’ya kadar akış hızı kontrolü yapabilir.
  • Temel Bileşenler: PM serisi sürücü (driver) ve FC serisi oransal akış valfinden oluşan bir kontrol sistemidir.
  • Kontrol Yöntemi: Step (adım) motor kontrollü mekanizma ile çalışır.
  • Hassasiyet Düzeyi: Yüksek çözünürlük, yüksek doğruluk ve yüksek tekrarlanabilirlik özelliklerine sahiptir.
  • Kontrol Edilen Akışkanlar: Hem hava hem de sıvı akış hızlarını kontrol etme yeteneği sunar.
  • Çalışma Prensibi: İçindeki iğne (needle), alınan giriş sinyaliyle orantılı olarak hareket ederek akışı ayarlar.
  • Giriş Sinyali Uyumluluğu: Analog sinyaller (0-10 VDC / 4-20 mA) ve dijital sinyaller (RS485 Modbus) ile kontrol edilebilir.
  • Uygulama Alanı: Akış hızının çok hassas ve yüksek derecede ayarlanması gereken endüstriyel uygulamalar için geliştirilmiştir.
  • Sürücü Fonksiyonu (PM Serisi): Valfe hem gerekli gücü hem de step motorun çalışması için gerekli adım ve yön kontrol sinyalini sağlar.
PM Değer
Giriş Sinyali VDC 0-10V / 4-20mA / RS485
Besleme DC 24V (≤12W)
Gösterge LED Durumu (* Enkoder fonksiyonu ile)
  • açık/kapalı (LED açık = motor çalışıyor)
  • açık/kapalı (LED kapalı = motor duruyor)
  • açık/kapalı (LED yanıp sönüyor = motor hatası)
  • *hata/null (LED açık = enkoder hatası)
  • *hata/null (LED kapalı = enkoder normal)
Enkoder Çözünürlüğü 1.587 x 10-3 mm
Motor Durumu Çıkışı Sink 50mA
Sıcaklık Aralığı (Çalışma) 0-60°C
Kablo Uzunluğu 1 metre, daha uzun kablo için danışınız

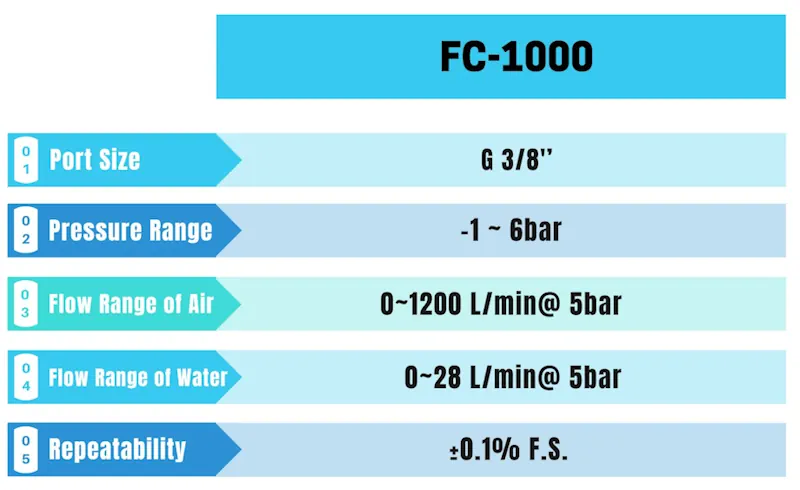

Özellik FC-20 FC-120 FC-300 FC-1000 FC-1500
Valf Tipi 2 Yollu Oransal İğneli Valfler
Port Boyutu G 1/8″ G 3/8″
Ortam Uyumlu gazlar ve sıvılar
Basınç Aralığı -1 ~ 7 bar -1 ~ 5 bar -1 ~ 10 bar
Hava Akış Aralığı 0~65L/dk @ 6bar 0~230L/dk @ 6bar 0~400L/dk @ 6bar 0~1200L/dk @ 5bar 2100L/dk @ 7bar
Su Akış Aralığı 0~1L/dk @ 6bar 0~4L/dk @ 6bar 0~8L/dk @ 6bar 0~28L/dk @ 5bar 0~43L/dk @ 7bar
Doğrusallık (10 ~ 90 %) ±0.1% ±0.5% ±1% ±1% ±3%
Tekrarlanabilirlik ±0.1% F.S.
Akış Çözünürlüğü 0.1L/dk @ 3bar 0.1L~0.2L/dk @ 3bar 0.3L/dk @ 3bar 0.3L~0.5L/dk @ 3bar 1L~2L/dk @ 3bar
Konum Çözünürlüğü 0.0127 mm/adım 0.0254 mm/adım
Sıcaklık Aralığı 0~84°C
Tepki Süresi 1.5 saniye 2 saniye 2.5 saniye
Gövde Malzemesi Alüminyum veya Paslanmaz Çelik
Contalar Viton veya FFKM
Giriş Koruması IP52



FC Serisi
