Step Kontrollü Oransal Valf 0-400 L/dak
FC-300, PM-300

Step Kontrollü Oransal Valf 0-400 L/dak

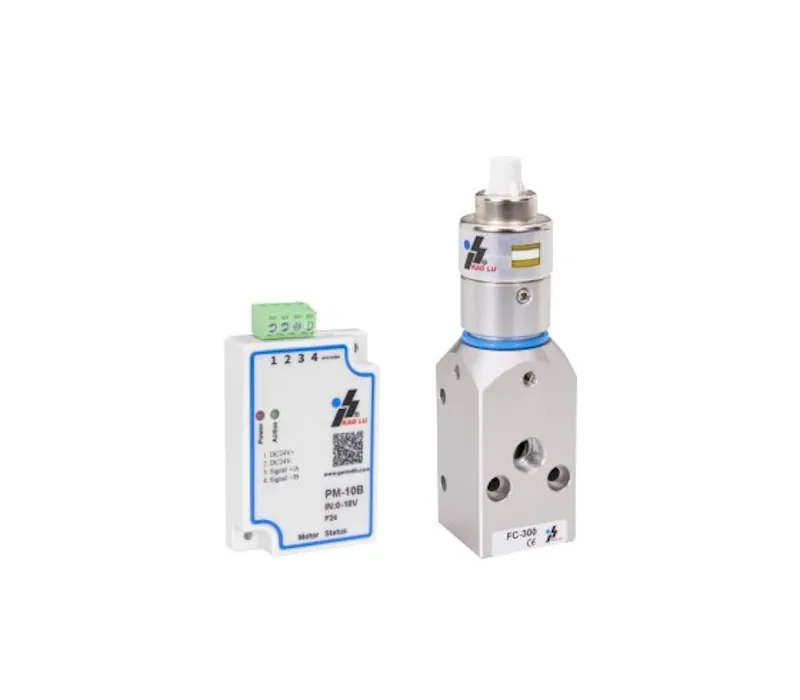

Oransal Akış Kontrol Valfi, PM serisi sürücü ve FC serisi oransal akış valfinden oluşur. Analog veya dijital aracılığıyla bir giriş sinyali ile, oransal valf içindeki iğne sinyalle orantılı olarak hareket eder. Bu seri, yüksek çözünürlük, yüksek doğruluk ve yüksek tekrarlanabilirlik ile hava ve sıvının akış hızını kontrol etme yeteneğine sahiptir. Akış hızında yüksek derecede ayarlama gerektiren endüstriler için geliştirilmiştir.

PM serisi sürücü, FC serisi valfe gerekli gücü ve kontrol sinyalini (adım ve yön) sağlar. Bipolar bir step motorun adımını analog bir sinyal (0-10 VDC/4-20mA/RS485 Modbus) ile kontrol eder.

  • Akış Kapasitesi: 0-400 L/dak aralığında akış kontrolü sağlar.
  • Yapı: PM serisi sürücü ve FC serisi oransal akış valfi olmak üzere iki ana bileşenden oluşur.
  • Kontrol Yöntemi: Step kontrollüdür (adım kontrollü).
  • Performans: Yüksek çözünürlük, yüksek doğruluk ve yüksek tekrarlanabilirlik sunar.
  • Akışkan Uyumluluğu: Hava ve sıvının akış hızını kontrol edebilir.
  • Çalışma Prensibi: Giriş sinyali ile orantılı olarak hareket eden valf içindeki bir iğne mekanizması kullanır.
  • Giriş Sinyalleri: Analog (0-10 VDC / 4-20 mA) veya Dijital (RS485 Modbus) sinyallerle kontrol edilebilir.
  • Motor Tipi: Bipolar step motorun adımını kontrol eder.
  • Uygulama Alanı: Akış hızında yüksek derecede hassasiyet ve ayarlama (regülasyon) gerektiren endüstriler için tasarlanmıştır.
PM Değer
Giriş Sinyali VDC 0-10V / 4-20mA / RS485
Besleme DC 24V (≤12W)
Gösterge LED Durumu (* Enkoder fonksiyonu ile)
  • açık/kapalı (LED açık = motor çalışıyor)
  • açık/kapalı (LED kapalı = motor duruyor)
  • açık/kapalı (LED yanıp sönüyor = motor hatası)
  • *hata/null (LED açık = enkoder hatası)
  • *hata/null (LED kapalı = enkoder normal)
Enkoder Çözünürlüğü 1.587 x 10-3 mm
Motor Durumu Çıkışı Sink 50mA
Sıcaklık Aralığı (Çalışma) 0-60°C
Kablo Uzunluğu 1 metre, daha uzun kablo için danışınız

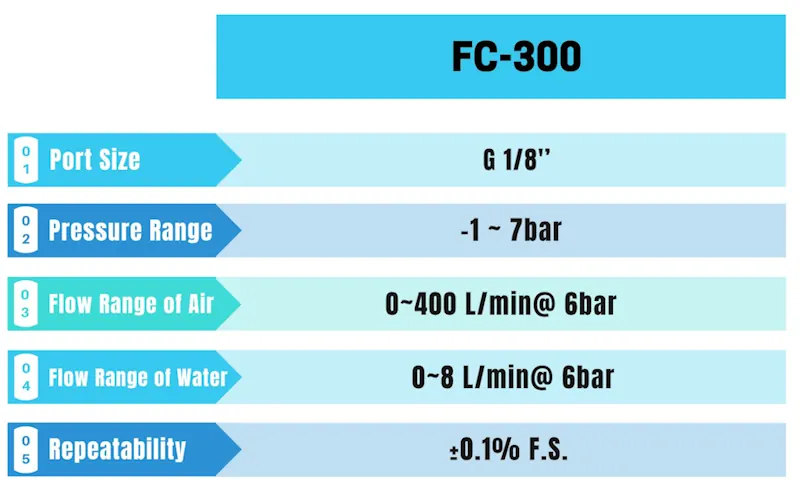

Model FC-300
Valf Tipi 2 Yollu Oransal İğneli Valfler
Port Boyutu G 1/8″
Ortam Uyumlu gazlar ve sıvılar
Basınç Aralığı -1 ~ 7 bar
Hava Akış Aralığı 0~400 L/dakika @ 6 bar
Su Akış Aralığı 0~8 L/dakika @ 6 bar
Tekrarlanabilirlik ±0.1% F.S.
Akış Çözünürlüğü 0.3L/dakika @ 3 bar
Sıcaklık Aralığı 0~84°C
Tam Strok Süresi 2 saniye
Gövde Malzemesi Alüminyum veya paslanmaz çelik
Contalar Viton veya FFKM
Giriş Koruması IP52



FC-300, PM-300
